智能防雷系统在线解决方案

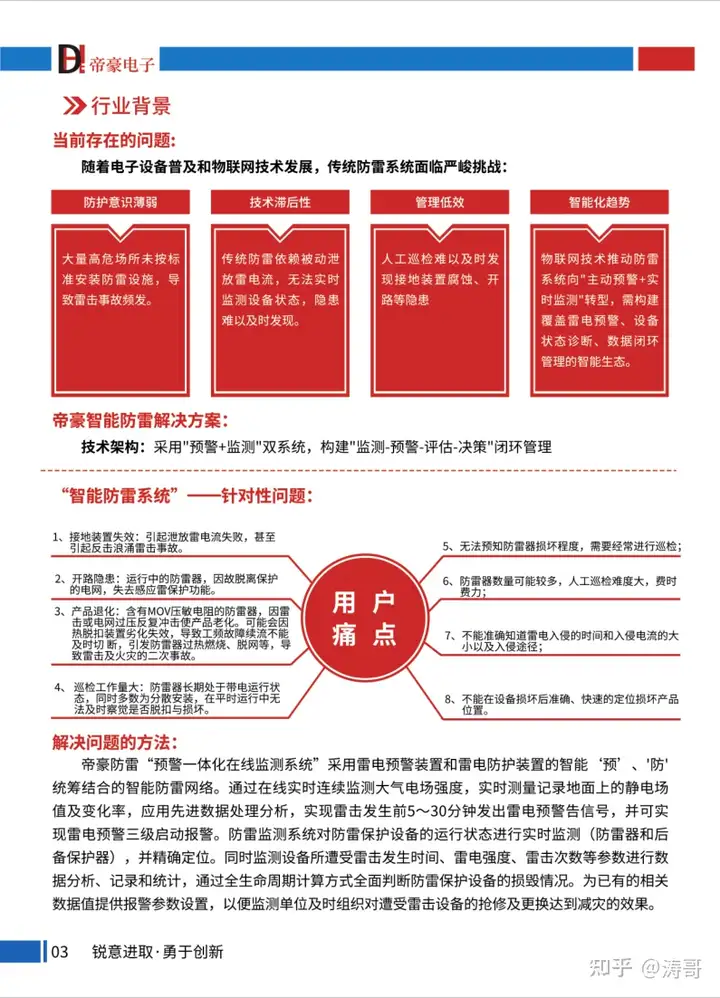

一、系统概述

智能建筑防雷在线监测系统是基于物联网技术的全方位防雷保护解决方案，通过对浪涌保护器（SPD）的智能在线监测，实现对建筑防雷系统状态的实时掌控和智能预警管理。本系统严格遵循建筑防雷的三级防护原则，为现代智能建筑提供全生命周期的防雷保护。

二、系统架构与分级配置

1. 总配电间（第一级防护）

· 配备设备：大通流容量SPD + 专用SCB后备保护器 + 雷击环境检测器

· 防护特点：承受直接雷击或感应雷击的大部分能量，泄放数十千安级别的雷电流

· 监测重点：雷击峰值电流、SPD劣化状态、接地电阻值

· 安装位置：建筑屋顶、建筑总配电柜进线端、建筑接地测试盒等

2. 单元配电间（第二级防护）

· 配备设备：中等通流容量SPD + 匹配SCB + 雷击环境检测器

· 防护特点：限制残压，进一步吸收雷击能量，实现级间配合

· 监测重点：SPD工作温度、漏电流、动作次数记录

· 安装位置：各单元或楼层配电箱

3. 楼层配电/设备前端（第三级防护）

· 配备设备：精细保护SPD + 专用SCB + 环境检测器

· 防护特点：为精密设备提供最后一级保护，将过电压限制在设备安全范围内

· 监测重点：末端电压、设备工作环境、实时状态监测

· 安装位置：重要设备前端、机房配电箱

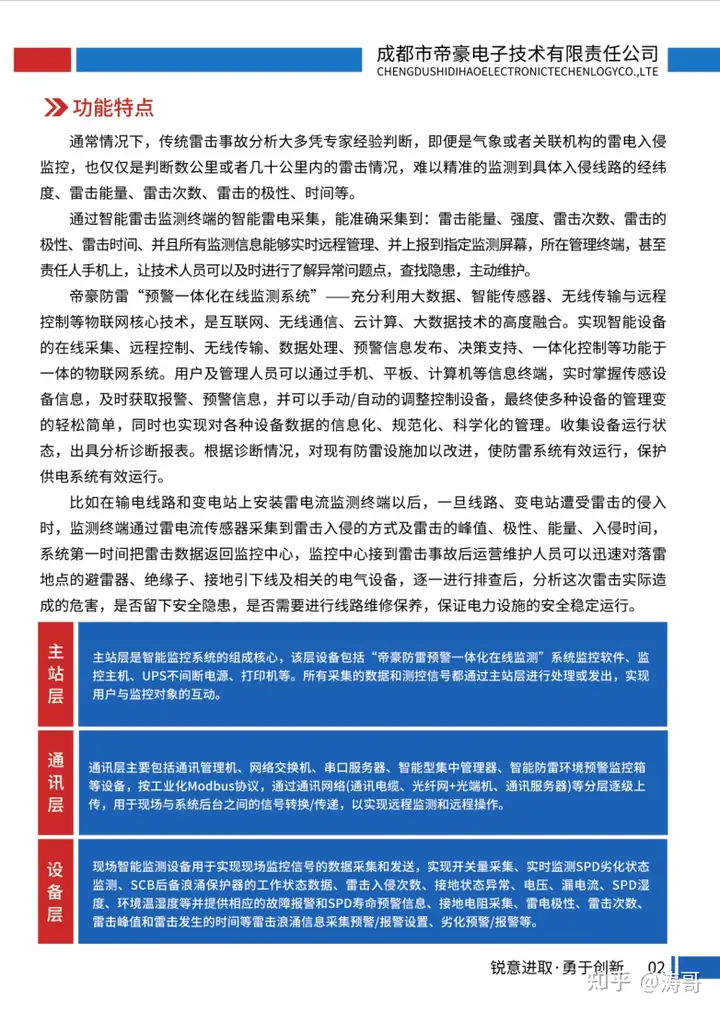

三、系统组网与数据传输

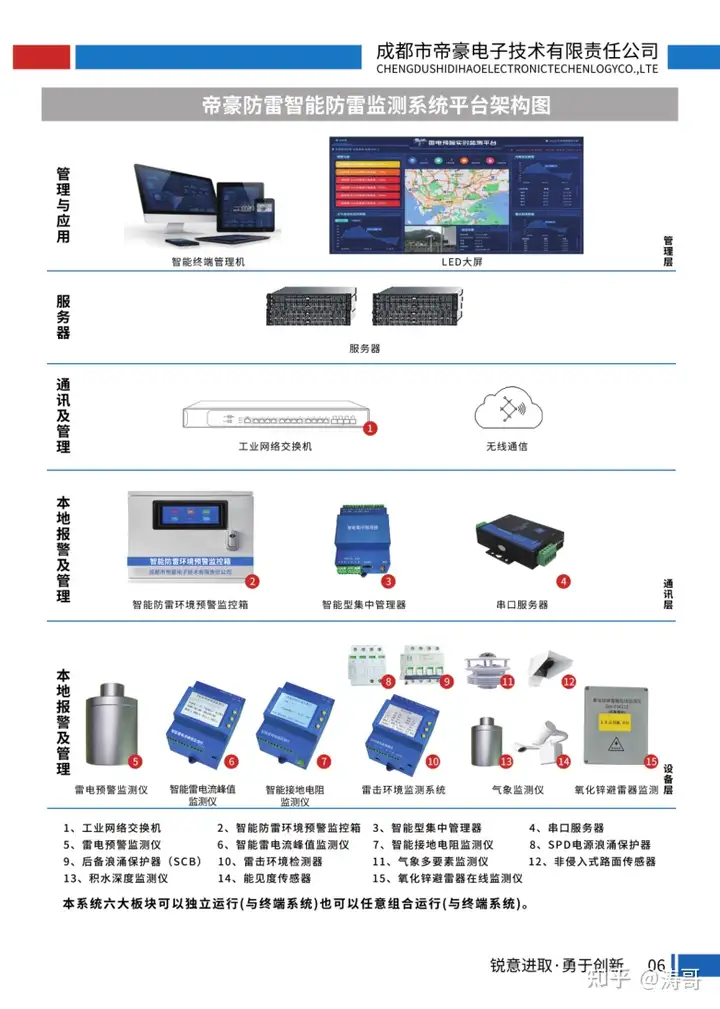

智能监测网络架构

各级检测设备 → 485总线手拉手汇聚 → 智能防雷环境预警监控箱 → 平台展示

(采集层) (传输层) (汇聚层) (展示层)

数据传输路径

1. 现场级查看：通过智能防雷环境预警监控箱，实现每栋或每层现场数据查看

2. 机房级监控：数据汇聚至机房中心平台，实现建筑整体防雷系统监控

3. 云平台访问：支持在任意位置通过Web浏览器登录云平台，实现远程监管

1.

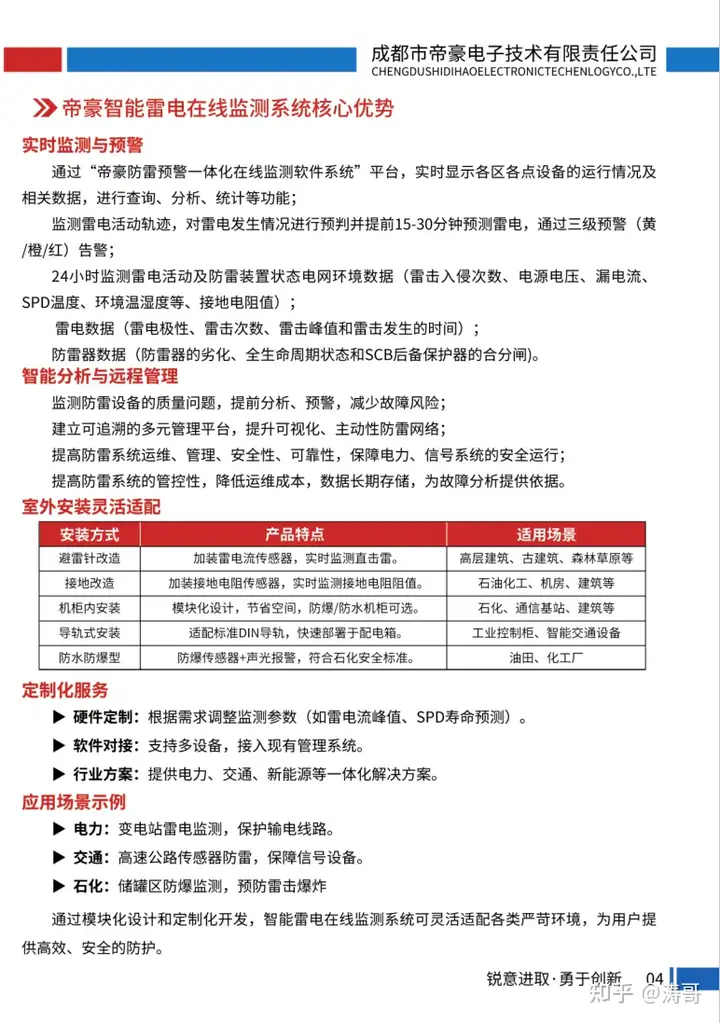

四、核心功能特点

实时监测能力

· SPD状态监测：

· 1.名称：雷击环境检测器；

· 2.功能：帝豪雷击环境检测器是一款采用一体化模块设计的集“测、算、显、智”一体智能防雷终端监测设备，在线实时监测SPD劣化状态监测、SCB后备浪涌保护器的工作状态数据、雷击入侵次数、接地状态异常、SPD动作次数、电压、漏流、湿度、SPD温度和环境温度等并提供相应的故障报警和寿命预警信息。具有数据采集、存储、传输功能，配置标准的RS485接口数据通讯，支持有线和无线传输通讯方式；可组网使用，也可独立使用；及时对雷击发生事件进行记录，同时采用RS-485Modbus通讯协议，将采集得数据传送至控制平台呈现用户端，广泛用于电力、军队、高速公路、石油石化、港口码头、矿山、气象、水务、环保、新能源等系统。

· 3.参数：产品型号：DH-G13M(模块式）、供电电源12VDC；1W，蓝色外壳，2.4寸显示屏。

· 1路环境温湿度监测：采集范围温度：-40～80℃；湿度采集：0～100%RH

· 1路SPD劣化监测;监测SPD是否脱扣

· 1路SCB状态监测:监测SCB开关是否断开

· SPD接地状态:监测PE线接入状态是否正常

· SPD寿命:基于uA级泄漏电流的SPD寿命预测，输出寿命百分比

· 3路L-N电压监测:监测L1/L2/L3相对N线得相电压，监测范围0～500V，精度±5％

· 3路SPD漏电流监测:监测L1/L2/L3相SPD漏电流，监测范围0～10mA，精度±5％

· 3路SPD温度温度监测：监测L1/L2/L3相SPD外壳温度，监测范围20～120℃，精度±5％

· 雷击计数:可记录最近0～999次浪涌发生的日期、时间；200A～100kA；

· 通讯协议:工业标准Modbus协议

· 通信方式:标配RS-485通讯（可选Zigbee、Ethernet、Lora等）

· 外壳材料:PC+ABS 备用开关量2路，可定制峰值等监测。SCB状态监测：监测后备保护器的工作状态，确保安全脱扣

· 雷击峰值监测：

· 1.名称：雷电峰值检测器；

· 2.功能：帝豪雷电峰值检测器通过配套罗氏线圈高速采集芯片作为直击雷采样传感器，可实时对雷电极性、雷击次数、雷击峰值和雷击发生的时间等雷击浪涌信息采集，具有抗干扰强，精度高，操作简单；主要适用于电力、石化、通信、交通、机场、矿区等智能防雷设备的雷电环境监测和网络通信机房防雷工程、建筑电气防雷工程、以及工业自动化的防雷工程现场的雷电流参数在线监控，实现对用户端直接雷击数据的监测，其技术业界领先、性能稳定、安全可靠。 默认 RS485 通讯、支持有线或无线，方便用户组网监控。

· 3.参数：产品型号：DH-F0311M(模块式）、安装方式：标准35mm导轨安装，24mm宽度、显示屏：2.4寸显示屏、外壳材料：PC+ABS，蓝色、供电电源 12VDC；1W（可定制220V供电）、通信协议 RS485通信串口，Modbus通信协议。开关量采集：4路，闭合告警，断开正常、雷击浪涌采集 雷击浪涌信息 雷击次数（0～9999次），雷电极性、雷击峰值、波头/波尾时间、Q值、比能量、电流陡度、日期、雷击时间

· 触发电流 0.5/1/2.5/5kA可选，默认为5kA、分辨率 0.1kA、采集频率 10次/秒、浪涌类型 T1/T2/T3（T1类别需订货时说明）、采集范围 0.5～120kA，全量程误差≤6％；可定制10/50/200/400kA监测范围、掉电保存、报警数据掉电永久保持；时钟数据掉电保持1年以上、工作环境 -40～70℃，0～95%RH。

· 接地电阻监测：

· 1.名称：智能接地电阻监测仪

· 2.功能：帝豪智能接地电阻监测仪采用新一代精密三线法或简易二线法专为监测 接地引线的连接状况和接地电阻值的智能设备。具有抗干扰强，测量精度高，操作简单；用于电力、石化、通信、交通、机场、矿区、网络机房等智能防雷监测系统中,实现对用户端防雷接地状态的监测，特殊场合可以使用自配太阳能供电系统解决方案或增加适合适用于防爆区域（0区、1区、2区）的箱体，其技术业界领先、性能稳定、安全可靠。支持近端人机界面动画式菜单，界面简洁美观，具备运行状态查看和历史信息的近端查询。遵循RS485半双工的Modbus RTU格式的协议通讯，方便用户组网监控。

· 3.参数：DH-J013M(模块式三极法），安装方式：标准35mm导轨安装，72mm宽度、显示屏：2.4寸显示屏 、供电电源 12VDC，设备功耗：待机1W，工作5W、测量方式 三极：接地电阻测试；平均值/最大值/最小值，显示屏显示平均值、测量时间 10秒/次，可调、溢出显示：测试值超过量程范围是显示OL、测量方法：额定电流变极法，电流100mA，10-800Hz可调 额定电流变极法，电流10mA，10-800Hz可调、电阻测量范围 ：0.01Ω-200Ω、分辨率：0.01Ω、过载保护：测试时各极之间AC280V，3秒、外壳材料 PC+ABS，蓝色、工作环境 -40～70℃，0～95%RH；

智能预警机制

· 多级报警：设备故障、通讯中断、参数超限等多类型报警

· 寿命预测：基于SPD劣化数据提供准确的寿命预警

· 远程通知：支持短信、邮件、平台推送等多种报警方式

数据分析功能

· 历史数据查询：支持任意时间段的数据查询和统计分析

· 趋势分析：提供设备劣化趋势分析，指导预防性维护

· 报表生成：自动生成符合规范的检测报告和运行报表

五、帝豪防雷公司简介

公司背景

帝豪防雷公司成立于2004年，是一家专注于防雷技术研发、产品制造和系统解决方案的高新技术企业。近二十年来，公司始终致力于为各行业提供先进的防雷保护产品和解决方案。

· 下属公司

· 工程公司：拥有建筑总承包二级资质、机电总承包二级资质、市政总承包二级资质、钢结构专业承包二级资质、地基基础二级资质、环保二级资质等

· 检测公司：拥有防雷及消防检测第三方资质。

技术实力

· 研发能力：拥有专业的研发团队和技术创新能力

· 产品体系：形成完整的智能防雷产品生态链

服务优势

· 经验丰富：在智能建筑、电力、公安等领域有大量成功案例

· 技术支持：提供从方案设计到安装调试的全流程技术服务

· 售后服务：建立完善的客户服务体系和快速响应机制

六、系统应用价值

安全保障提升

通过三级防护体系的在线监测，减少雷击造成的设备损坏和安全事故，为智能建筑的安全运行提供坚实保障。

运维效率优化

实现从“被动检修”到“主动预警”的转变，大幅降低人工巡检成本，提高系统可靠性和运维效率。

管理决策支持

基于完整的监测数据，为防雷设施的维护管理和更新改造提供科学依据，支持精细化管理和决策。

七、总结

本智能建筑防雷在线监测系统通过分级配置、集中监控、智能预警的方式，构建了一个全方位、多层次的防雷保护体系。结合帝豪防雷公司近二十年的技术积累和产品经验，为现代智能建筑提供了一套成熟、可靠、先进的防雷在线监测解决方案，能够有效保障建筑电气系统的安全稳定运行。
